一、施工质量要求

见附录  A

二、编制依据

《工程测量规范》GB50026-2007

三、安装工程工艺

组件支架安装

█ 混凝土屋面组件支架

一）施工准备

a、施工范围

按照设计图纸，来明确施工范围，项目经理去到现场，以及施工人员也去到现场，进而进行施工范围的确认。

b、技术准备

先由项目部技术负责人和设计部门一起核对施工图纸，之后对施工作业人员开展安装施工技术交底。这里存在一个情况，项目部需要熟悉、会审图纸，要充分去知晓设计文件以及施工图纸的主要设计意图，要明确工程所运用的设备和材料到底是什么，还得明确图纸所提出来的施工要求关键之处在哪里，通过这些以便能够及早去采取相应措施，以此来让施工能够顺利地推进下去。

施工项目部需要熟悉和工程有关的其他技术资料，施工合同属于这类资料，施工及验收规范也属于，技术规范同样属于，质量检验评定等强制性文件条文也涵盖其中。

第三，项目经理要编制施工组织设计，还要针对有特殊要求的分项工程编制专项施工方案。依据光伏工程设计文件以及施工图纸的要求，结合施工现场的客观条件，再结合设备器材的供应状况，以及施工人员数量等情形，去安排施工进度计划，并且编制施工组织划，以此做到合理且有序地开展安装施工。安装施工计划必须得详细、具体、严密以及有序，从而便于监督实施以及科学管理。

c、材料及主要工具

依照公司当下针对混凝土屋面所开展的光伏工程，支架结构所关联到的主要材料包含：角钢支架，连接型材，C型钢横梁，配套螺栓组，所用到的混凝土压块以及相关的附件等等。

根据光伏工程施工特点总结支架安装主要工具如下：

一种切割机，它被用于，角钢的现场下料切割，槽钢的现场下料切割，圆钢的现场下料切割，钢管的现场下料切割，C型钢的现场下料切割。

②电钻。用于钢材现场开孔及机制钉配孔作业。

③电焊机。用于现场光伏支架的焊接。

④各种型号的扳手。用于各种螺栓、螺钉的安装作业。

⑤测量放线所用到的工具，依据施工队伍的状况自行确定，是有着用于现场测量、排尺以及自检等用途的工具。

d、作业条件

当环境温度处于低于 0℃的状况下开展电弧焊时，除了要遵循常温焊接的相关规定以外，还应当对焊接工艺参数予以调整，从而使得焊缝以及热影响区能够缓慢地冷却。要是风力超过了 4 级，那就需要采取挡风的措施；而对于焊后尚未冷却的接头，应当防止其碰到冰雪。

②严禁在未有施工保护措施的高处作业。

③施工人员严禁酒后进入施工现场。

④施工人员进入施工现场严禁穿拖鞋、凉鞋、高跟鞋。

二）工艺流程图

三）测量、放线

a、平面控制测量

依据施工设计图纸，按照设计要求，把光伏组件支架平面布置尺寸测放至屋面相应位置，为施工提供测量放线标志，这一标志也可当作按图施工的标志。

通过施工图纸来判定建筑物朝向以及屋面障碍物位置是不是准确，要是不准确，立刻与技术部去协调，进行确认。

b、高程控制测量

借助水准仪，挑选屋面支架平面里最高点当作基准，测量屋面施工范畴内的起伏高差，做好标记，以此方便支架安装时调平零件的统计、制作以及后续工作的推进。

四）样件组焊：

在支架进行批量安装以前，需要做好样件的试焊接工作，安装工艺以及要求可以参见五）支架和方阵拼装，等待质检以及设计确认合格之后，并且封样之后，才能够进行批量焊接支架。

五）支架和方阵拼装

a、根据设计图纸及现场测量结果定位第一组支架安装起始位置。

b、按施工图纸和相关技术要求，焊接底横梁和左右榀支架。

c、依据设计图纸尺寸来确定主横梁的位置，借助螺栓将主横梁加以固定，进而完成独立标准支架的组装工作。针对特殊位置的支架（包含带斜支撑的支架、带箱柜的支架）展开焊接。就如同图中所呈现的那样：

d、独立支架经焊接组装完毕后，首先要把独立支架放置到第一步所确定的位置，垫上橡胶垫片，要禁止钢结构支架与屋面防水层直接进行刚性接触。接着依照图纸尺寸依次去安装支架，用左右连接螺栓加以固定。如此便完成了单排支架的安装作业。

e、于第四步的条件上，依据设计图纸选定第二排安装位置，开展第二排支架的安装工作，两排之间借由构件螺栓连接稳固，依照 d、e 顺序逐个完成样板方阵安装任务。

f、安放配重混凝土压块，是在样板支架方阵安装结束之后进行的，配重压块的放置，要依据设计图纸所规定的位置以及方式来开展。就如同图中所呈现的那样：

g、按照设计图纸进行屋面组件支架的整体安全固定及组件避雷连接。

上述步骤完结之后，针对屋面防水遭破坏的地方开展修补施工，对支架焊接以及支架构件切割的部位实施防腐处理。达成支架样板方阵全部的安装作业。

样板方阵达到合格状态后，依照上述各类步骤，逐个依次去完成单体建筑屋面支架装设工程，并且工程要按规程进行。

六）质量控制点

支架组装尺寸

支架焊接质量

方阵安装位置

螺栓连接质量

与屋面柔性接触安装质量

防水、防腐处理

█ 彩钢屋面骨架安装

一）施工准备

a、施工范围

根据设计图纸确定施工范围，项目经理及施工人员到现场进行施工范围确认。

b、技术准备

①项目部技术负责人会同设计部门核对施工图纸，并对施工作业人员进行安装施工技术交底。项目部要熟悉、会审图纸，充分了解设计文件和施工图纸的主要设计意图，明确工程所采用的设备和材料，明确图纸所提出的施工要求，以便及早采取措施，确保施工顺利进行。

②施工项目部应熟悉与工程有关的其他技术资料，如施工合同，施工及验收规范、技术规范、质量检验评定等强制性文件条文。

③项目经理要编制施工组织设计，还要针对有特殊要求的分项工程去编制专项施工方案。依据光伏工程涉及文件以及施工图纸的要求，再结合施工现场的客观条件，以及设备器材的供应状况和施工人员数量等情形，来安排施工进度计划，并且编制施工组织计划，以此做到合理且有序地进行安装施工。安装施工计划必须得详细、具体、严密还有序，要便于监督实施以及科学管理。

c、材料及主要工具

就公司当下的彩钢房屋面光伏工程而言，屋面组件龙骨结构所关联到的主要材料涵盖这些，有C型钢，彩钢卡具，螺栓组。

主要工具有：

①电钻：现场开孔、扩孔；

②各种型号的扳手：拧各种螺栓

d、作业条件

①严禁在未有施工保护措施的高处作业。

②工人员严禁酒后进入施工现场。

③施工人员进入施工现场严禁穿拖鞋、凉鞋、高跟鞋。

二）工艺流程图

三）彩钢房屋面龙骨安装具体步骤：

a、准备工作，把螺钉平行拧到卡具上备用。

b、针对彩钢板锁边与采光带，依据设计图纸里二者的位置关系，考量龙骨卡具的位置尺寸，对第一个方阵里第一排的卡具位置予以定位，同时对第二个方阵中第一排卡具的位置进行确定，而后展开排尺，依据此来确定屋面各排方阵龙骨卡具的安装位置，此过程先进行测量放线，再实施排尺操作。

c、安装固定卡具

d、按照设计图纸安装组件龙骨。

e、按照以上步骤操作，完成龙骨方阵的安装。

要注意，在屋面龙骨安装施工这个过程当中，要依据设计所提出的要求，去做好样件以及样板方阵的安装工作，之后进行报检，只有等到质检以及设计方面都确认是合格的情况之下，才能够开展批量安装的操作。

四）防水修补

①对破坏原有彩钢屋面，机制钉连接处进行防水修补处理。

②对施工中造成原有屋面防水层失效部位进行防水修补。

五）质量控制点

屋面施工安全保护措施

龙骨卡具安装质量

龙骨安装质量

屋面防水修补质量

组件安装

一）施工准备

a、施工范围

根据设计图纸确定施工范围，项目经理及施工人员到现场进行施工范围确认。

b、技术准备

②组件支架安装工程，其验收达到合格标准，组件外观未曾出现损坏，部件完好没有问题，并且依据组件实际呈现的电压、电流参数来展开分类。

首先，项目部技术负责人会跟设计部门去核对施工图纸，并且要对施工作业人员开展安装施工技术交底。然后就是项目部这边，必须要事先熟悉、进行会审图纸，得充分去了解设计文件以及施工图纸当中的主要设计意图，还要弄明白工程所选用的是何种设备和材料，也要清晰图纸所提出来的施工要求，这样才能够尽早地采取相应措施，以此来保证施工能够顺利地开展进行。

③施工项目部需要熟悉跟工程有关联的其他技术资料，类似施工合同，施工以及验收规范，技术规范，质量检验评定等强制性文件条文。

④项目经理编制施工组织设计，针对有特殊要求的分项工程编制专项施工方案，依据光伏工程设计文件以及施工图纸的要求，结合施工现场的客观条件、设备器材的供应、施工人员数量等情况，安排施工进度计划，编制施工组织计划，达成合理有序地开展安装施工，安装施工计划务必详细、具体、严密且有序，方便监督实施以及科学管理。

c、材料及主要工具

由公司当下的光伏工程来看，在组件进行安装之时，主要所涉及的材料包含：多晶硅制成的组件，螺栓组合而成的一组，铝制型材打造的压块，用于实现等电位连接的材料等。

主要工具有：相应规格扳手、电气性能测试设备（万用表等）

d、作业条件

①现场风力达到四级或四级以上时，禁止组件安装作业。

②严禁在未有施工保护措施的高处作业。

③施工人员严禁酒后进入施工现场。

④施工人员进入施工现场严禁穿拖鞋、凉鞋、高跟鞋。

⑤严禁在雨中进行组件的连线作业。

二）工艺流程图

█ 混凝土屋面组件安装

根据设计图纸的尺寸和技术要求，安装光伏组件。

a、依据图纸尺寸，先确定在第一行第一个支架之上的组件位置，随后按照施工图纸装设固定该组件。

b、以顺序去安装那固定支架之上的4片组件，对组件的高度、角度以及间距予以调整，将螺栓拧紧，达成组件的固定，依照次序反复进行这般操作，完成整个方阵的组件安装，情形如图所示：

c、组串连接。根据电气施工图纸，进行组件的电气连接。

部件装配完毕后，得开展防雷处置，所以部件同部件间得实施等电位联结，像这样：

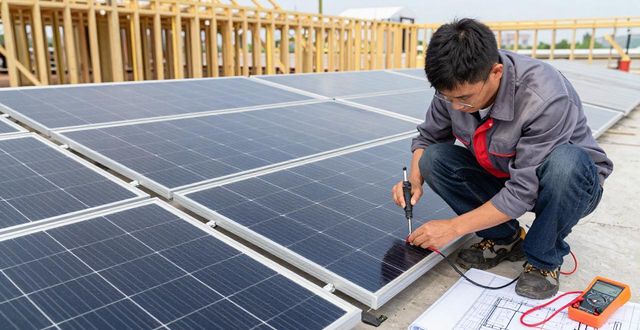

第四步，依据设计接线图纸，组串时同步检查电池板串开路电压是否准确，连接无误后再开展下一组串的接线，情况如图所示：

按照以上步骤操作，完成混凝土屋面组件安装。

█ 混凝土屋面组件安装

安装过程中必须轻拿轻放以免破坏组件，具体安装步骤如下：

首先，依据图纸所呈现的尺寸以及达成的技术要求，去明确第一个方阵里第一块组件的所在位置那里的放置，于是有了组件的放置，就像这样：

第二步、用侧压块和 T型螺栓固定，如图：

第三个步骤，如图所示进行第二块组件的摆放，与此同时，依据接线图纸把两组件组串连接线路，随后对两组件夹紧中压块，使用螺栓拧紧。

第四步，依照设计图纸接线顺序来安装组件，将上述步骤予以重复，以此完成组串以及组件的安装。每一串电池板连接好之后，要对电池板串开路电压是否正确展开检查，连接不存在错误之后再开展下一组串的安装与接线，把上述工作加以重复，进而完成组件的安装。

█ 组件清洁

光伏电站落成，人力能够把控的，除去防止电气设备故障所引发的损失之外，主要的路径便是为组件表面开展清洗，这一情况在存有污染以及沙尘的区域格外显著。所以在条件许可的情形下，对光伏电站的组件定时予以清洗是必需且有效的。

1）清洗时间的选择

选取清晨、傍晚、夜间或者阴雨天来开展光伏电站的光伏组件清洗工作，这主要是为防止因人为阴影致使光伏阵列出现热斑效应，进而造成电量损失，甚至导致组件被烧毁，早晚进行清洗作业必须在阳光暗弱的时间段当中进行。

2）清洗周期和区域的规划

大型光伏电站占地极为广阔，组件数量众多，每天适宜开展清洗作业的时间却较为短暂，所以光伏电站的清洗工作应当规划清洗周期，依据电站的详细状况划分区域来施行，如此便能对人力资源予以充分利用，凭借较少的人力达成清洗工作。要是小型电站也能够依照需求随时展开清洗。鉴于不同光伏电站存在串并联方式各异的情况，这会对整个组件的发电量产生影响，与此同时，在组件清洗工作里区域的划分要依据光伏电站的电气结构来开展，并且要保证每次清洗工作可以涵盖若干个汇流箱进而连接所有组件，或者涵盖逆变器连接所有组件。

3）清洗的常规步骤

通常情况下的清洗工作，建议借由一掸、二刮、三洗这三个过程予以达成。所谓一掸，乃是运用干净的掸子或者抹布之类的物品，把组件表面诸如干燥浮灰、树叶这般的附着物给掸除掉。而二刮呢，如果组件上面存在紧密附着于其上的硬性异物电焊焊的彩钢房骨架，像是泥土、鸟粪、植物叶子这些物体，那么就需要採用中等的刮板或者纱球来加以去除。在这个时候必须留意啦，不能够运用高强度的器物去进行刮擦，目的就在于防止对组件的玻璃表面造成破坏。同时也不要轻易地去刮擦没有附着硬性异物的区域，只要做到清除异物就可以了。

三洗，如果组件表面存在像鸟粪的残留物这类染色物质，又或者电站所在地区里面空气湿度极大灰尘没办法掸去的情况，那就得依靠清洗来予以去除。把清水喷到有污染的区域后方，用百洁布或者抹布去擦拭便能清除掉大部分黏着类的污浊物。要是碰到油性物质，能够使用调有洗洁精或者肥皂水的混合物溶液去擦拭从而去除。要是依旧没办法去除，能够使用少量酒精、汽油这类非碱性的有机溶剂开展擦拭，接着用含有洗洁精的混合溶液洗去残留的溶剂。

清洗安全事项

1）防漏电工作

只因光伏电站存有大量且复杂的电气元件以及组合，经串并联后的组件阵列常常带有几百伏电压。虽说组件清洗时间被安排在阳光暗弱之时，然而组件、电气件等以及电缆连接处皆存在漏电隐患。所以在开展组件清洗之前，要考察监控记录里有无电量输出异常的记载，剖析是否有可能是漏电所致，并且需要检查组件连接线与相关电气元器件有无破损、粘连，于清洗时要用测电笔对组件的铝框、支架、钢化玻璃表面予以测试，借此排除漏电隐患，保障人身安全。

2）防热斑

组件进行清洗时，千万不要在阳光直接照射这个状况下开展，只因任何阴影，都会致使整串组件的发电效率降下来，并且还会引发被遮挡的那个部位出现热斑效应，进而致使局部内阻增大，温度迅速提升，最终会造成组件局部被烧毁或者加速老化。

3）人员剐蹭伤

光伏组件大多是铝合金边框，这会形成好多锋利的尖角，所以进行组件清洗的人员要穿着相应防护服装，并且佩戴安全帽，以此避免造成人员的剐蹭伤，同时应禁止在衣服上或者工具上出现钩子、带子、线头等容易引发牵绊的部件。

电气设备安装

施工准备

于一同之际，和设计部门去核对那施工图纸，接着展开安装施工的技术交底工作。要熟悉图纸，再去会审图纸，从而充分知晓设计文件及施工图纸的主要设计意图所在，明确工程所选用的设备以及材料究竟是什么，还要明确图纸所提出来的施工要求到底有哪些，如此这般以便能够及早去采取相应措施，以此来保证在施工过程当中不会破坏原建筑物的结构强度，不会破坏其屋面防水，更不会损害其外观。

②知晓和工程相关的别的技术资料，像施工以及验收规范，技术规范，质量检验评定标准。

③开展施工方案的编制工作。依据光伏工程设计文件以及施工图纸所提出的要求，再结合施工现场呈现出的客观状况、设备器材的供应情形以及施工人员数量等方面的情况，进而安排施工进度计划并且编制施工组织计划，以此达成合理且有序地展开安装施工的目的。安装施工计划务必详细、具体、严密还有序，从而便于进行监督实施以及科学管理。

材料及主要工具

就公司当下正在施工的光伏工程而言，电气设备安装所涉及到的主要材料包含这些：角钢，自攻自钻钉，膨胀螺栓，螺栓组，混凝土压块，铝型材。

遵照光伏工程施工所运用材料，归纳主要工具如下：其一，砂轮切割机，应用于角钢、槽钢、圆钢、钢管、C型钢等等范围；其二，电钻，用于钢材现场开孔。其三，水钻、电锤，用于墙体打孔；其四，电焊机、焊条，用于焊接钢材；其五，各种型号的扳手，用于拧各种螺栓。

作业条件

①在环境温度低于 0℃条件下进行电弧焊时，除遵守常温焊接的有关规定外，应调整焊接工艺参数，使焊缝和热影响区缓慢冷却。风力超过  4级，应采取挡风措施；焊后未冷却的接头，应避免碰到冰雪。

施工人员，在早上、中午等工作时间，严禁饮酒，并且严禁酒后进入施工现场。

③施工人员进入施工现场严禁穿拖鞋、凉鞋、高跟鞋。

工艺流程

骨架焊接及设备安装

电气设备安装存在着多种多样的形式，在此之下，要介绍几种光伏工程平常会用到的安装形式：

①支架型

a、根据混凝土屋面设计图纸和技术要求，在组件支架上直接焊接角

钢支架，并安装设备。

b、根据混凝土屋面设计图纸和技术要求，单独焊接一个支架，用螺

栓将设备与支架固定在一起，支架两端压上混凝土压块，如图：

c、依据彩钢房设计图纸，按照其技术要求，单独去焊接一个支架，其中角钢和角钢之间的连接，全部都是采用焊接方式，铝型材与角钢则是运用螺栓进行连接，然后再借助螺栓把设备与支架稳固地固定在一起，呈现的状态如图所示：

安装设备，如图：

②挂墙式

首先，不管是在屋内，还是在屋外，这两种情况下，箱体要安装于墙上，都得用到膨胀螺栓来进行固定。然后，它是依据箱体的外形来确定的，看是否需要角钢。最后，安装完成呈现出如图所示的样子。

③落地式

有种电气设备，被放置在了屋内，它是依据设计图纸还有技术要求，使用矩形钢焊接而成的 U 字行模样，图示如下：

防腐、防水

对电气设备安装支架的焊缝，以及现场钢材钻孔等机加表面，实施防腐处理；挂墙式安装时，针对需要在墙体打孔的地方，要做防水处理。

电缆敷设

施工准备

a、施工范围

对应着设计图纸所认定的走线范畴，需项目经理或者施工人员去到现场开展走线范围的确认工作。

b、技术准备

和设计部门一起核对施工图纸，开展走线施工技术交底工作。熟悉图纸，会审图纸，全面知晓设计文件以及施工图纸的主要设计意图，弄清楚工程所运用的设备和材料，明白图纸所提出的施工要求，从而尽早采取举措，保证在施工过程当中不会破坏原建筑物的结构强度，不破坏屋面防水，更不破坏其外观。

②熟悉和工程有关的其他技术资料，如施工及验收规范、技术规范、质量检验评定标准。

③要去编制出电缆走线的方案，依据光伏工程设计文件以及施工图纸所提出的要求，再结合施工现场实际存在着的客观条件，还有设备器材的供应状况以及施工人员数量等情形，去安排施工进度的计划，并且编制施工组织的计划，从而能够做到以合理有序的状态来开展安装施工这件事情 ，而后安装施工计划务必得详细、要有具体详细性还有严密性以及有序性，以便于能够利于起到有效监督以及实施，还有科学管理的作用。

对于电缆敷设方式的选择，要依据工程条件，要着眼于环境特点，要考虑电缆类型，要顾及数量等等诸多因素，并且需按照达成运行可靠的实现要求，要依照确保便于维护的达成目标，还得遵循技术经济合理这样一系列原则来进行挑选。

桥架敷设

工艺流程

参照公司当下正在开展施工的光伏工程，针对于混凝土屋面以及彩钢屋面来讲，走线存在着两种方式：其一呀，是借助扎带去捆绑放置在支架之上，或者依循着 C 型钢槽来进行走线；其二呢，是在屋面之上铺设桥架。就如同图中所展示的那样：

走地沟电缆敷设

根据设计图纸和技术要求，走厂区原有电缆沟，安装形式如图：

施工准备

a、材料及主要工具

主要材料有：角钢、膨胀螺栓、内六角螺栓

主要工具有：电钻，扳手

b、作业条件

①土建墙体结构已弹出施工水平线,墙面抹灰及面层已完工。

②电缆桥架的预留洞口已然处理妥善，穿楼板的预留洞口也已处理妥当，用于安装防火隔板的埋件已然整理完备。

理好。

③安装电缆桥架所需要的支架等附件已加工好。

工艺流程

桥架安装施工步骤

第一步、根据设计图纸，确定桥架施工位置。

第二步，进行桥架支架的安装操作，使用膨胀螺栓将角钢固定于竖井壁之上，接着焊接两根角钢，再利用自攻自钻钉对桥架予以固定，呈现情况如图所示。

走管道电缆敷设

电缆沿外墙面走管敷设，用配套管卡固定，如图

直埋电缆敷设

施工环境

1）将直埋电缆沟依据施工图进行把控，其深度需要符合规范所提出的要求，底部铺设好了砂子，沟里面不存在杂物。

2）电缆敷设宜选择无雨天气下进行，气温宜在 0℃以上。

工艺流程

操作步骤

a、电缆敷设：

1）有一种敷设电缆的方式，是能够采用人力来进行拉引的，或者也可以通过机械来予以牵引。不过呢，要是用到机械进行牵引的话，其所能达到的最大牵引强度，最好是能够满足表 -1当中所规定的要求，而且这种情况下，机械牵引的速度不适合超过15m/min，并且还有一点要注意，就是必须要在牵引头或者钢丝网套与牵引钢缆之间安装上防捻器。

2）进行电缆敷设操作时，电缆须从盘的上端引出，不可以让电缆在地面产生摩擦并拖拉，电缆之上不允许存在铠装扁平被压、电缆缠绕扭曲、护层出现折裂这类一直未消除的机械损伤情况。

3）电缆弯曲之时，其半径必然得契合规范中之要求，于沟里头进行敷设的状况下须要存在那般较为恰当合宜的蛇形的弯曲，而用于电缆安置部分的两端、中间接头所在之处、穿过管道的地方，还有存在明显高差的垂直位差所在之地方，全都理所当然的应当预留出那样比较合适的余变。

4）电缆相互之间以及在与别的管道、道路、建筑物等等之间，当处于平行状态或者交叉状态时，它们所具有的最小净距，这种相关的数据需要满足相关规范所明示的要求。

5）冬季敷设电缆，温度达不到规范要求时，应将电缆提前加温。

6）设置电缆敷设的联络指挥系统，这个系统适宜采用无线电对讲机来进行联络，并且用手持扩音喇叭来实施指挥。

b、覆砂盖砖

1）电缆敷设完毕，应请质检部门验收，作好记录、签字。

2）电缆之上跟电缆之下相同，覆盖十厘米的砂土或者软土，接着用砖或者电缆盖板把电缆盖妥当，覆盖的宽度要超出电缆两侧五厘米。

c、回填土

1）直埋电缆回填土前，应经质检部门验收合格。

2）回填土应及时并分层夯实。

d、埋标桩

拐弯处的电缆，接头处的电缆，交叉处的电缆，进出建筑物地段的电缆，均要设有明显的方位标桩。每隔 50到100处处于电缆直线段的，应加设间距合适的路径标桩。标桩得牢固，标志要清晰。情形如同给定图所示：

制作及接线施工

电缆接头制作与接线施工

施工准备

a、施工范围

依据设计图纸，按照技术标准要求电焊焊的彩钢房骨架，于现场，针对所有那些需要连接设备的电缆，涵盖直流以及交流的，均要去做电缆接头。

b、主要工具

预备作业要用的材料、工具：那吹风机，还有液压压线钳，再有贴纸，以及电缆接头，热缩管，标签，美工刀，卷尺。

c、作业条件

①作业现场清扫干净整洁，有足够照明度和较宽敞的操作场地。

②电缆敷设并整理完毕，核对无误。

③电缆支架及电缆终端头固定支架安装齐全。

工艺流程图

接头制作

第一个步骤是剥线，要依据所选用的电缆接头规格，把电缆的一端，使用美工刀将其外皮剥去。在本例子当中，是以选用240电缆来制作接头作为示例的，情况如同图示：

第二步、压线：用压线钳将接线端子压紧于电缆已剥皮端，如图：

第三步，进行封线操作，将接线端子跟电缆的连接部分，使用热缩管予以封住，借由此来强化绝缘，呈现情况如图。

第四步，进行贴标签操作，把已经打印好的标签，依据放线时预贴标签的标记，贴在恰当的位置上，要保证接线之后标签朝着外面，最后使用透明热缩管封好。如图：

第五步，进行贴色标的操作，采用带有颜色的热缩管去标记不同的相，其具体的对应关系呈现为，U与黄色相对应，V和绿色相对应，W跟红色相对应，情况如图所示：。

第六步、报检，等待检查结果。

其中，处于 10mm2及以下范畴的电缆截面积，有单股铜芯线，还有单股铝芯线，它们直接与设备端子进行连接，呈现情况如下：

压线连接

使已然制作完成的电缆接头，按压至电气设备里那相应的位置处，借助螺栓予以固定。恰似图中所呈现那般：
