养牛场牛棚设计图

根据不同情况牛棚建设用途设计出肉牛养殖场平面设计图

1、牛舍尺寸。牛舍跨度（宽）6米，长度10米，共60平方米。牛舍屋脊高3.2米，前墙高1.4米，后墙高2米，均为清水墙。房脊垂直到地面至前墙间距为2.8米，至后墙间距3.7米。

2、棚顶。牛棚统一为钢架梁，刷防锈漆；木檩、木椽，要求刮光。棚顶背阴面为土木结构或彩钢结构，阳面为太阳板，也可阴阳面均采用彩钢和太阳板混搭；要经常擦拭表面的灰尘和水，保持太阳板的清洁，以便获得足够的光照。

3、地基与墙体。地基深不少于50厘米，墙体为砖混结构，厚24厘米，严禁墙体全部采用彩钢搭建。

4、门。门设在一侧山墙，分进牛门和饲养员门。进牛门宽120厘米，高180厘米；饲养员门宽110厘米，高180厘米。

5、牛床。地面用混凝土硬化并处理成防滑毛面。舍内地面高于舍外10～20厘米。牛床长为2.8米，要有一定的坡度，近槽端高、远槽端低，便于尿液流入排尿沟。

6、排尿沟。牛床后部设排尿沟，沟宽为50厘米，深为15厘米，并向一端倾斜坡度。

7、饲槽。饲槽设于牛床前，槽体为通槽，以固定式水泥槽最为宜。槽里侧高出牛床50厘米，外侧高出走道60厘米，宽70-75厘米；槽上口宽为50厘米，底部内宽为35～40厘米，槽底略呈弧形，前沿（靠牛床侧）深20厘米，外沿（靠走道侧）深30厘米。栓牛环用预埋钢筋制成，一次性浇筑在混凝土牛槽上，距地面30厘米。

8、走道。牛舍槽前设饲喂通道，宽约2.3米。走道高出地平面10～20厘米，用混凝土硬化。

9、通风换气窗、进气口。棚顶用20厘米PVC管留通风孔彩钢房平面图，要求每间1个彩钢房平面图，排列整齐。太阳板每隔1间留1个活窗便于通风，可随意开关。进气口设于前墙面，距地面30厘米，设成可开关的活窗，数量与棚顶换气孔对称。

10、房梁支撑柱。牛舍内支撑梁柱为直径不小于12厘米的钢柱。支撑柱设在牛槽的前沿（走道侧），内侧与槽内侧平，不影响通槽结构。

11、房顶支撑。棚顶背阳面为土木结构，设4道檩。向阳面为太阳板，用角铁制作骨架，并刷防锈漆。

12、牛棚方向。根据养殖农户院落实际，最好是坐北向南（即采光部分朝南）

一、养牛场牛舍效果图和平面设计图

(一)牛圈舍布局

设计说明：饲养牛100头

肉牛养殖场平面设计效果图

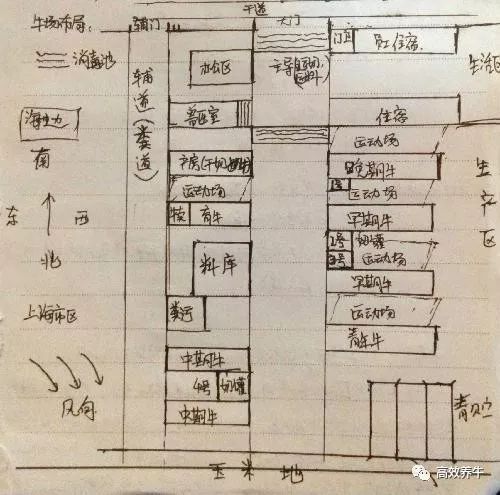

养牛场平面设计图手绘稿 ---------纯手工钢笔画的呵呵

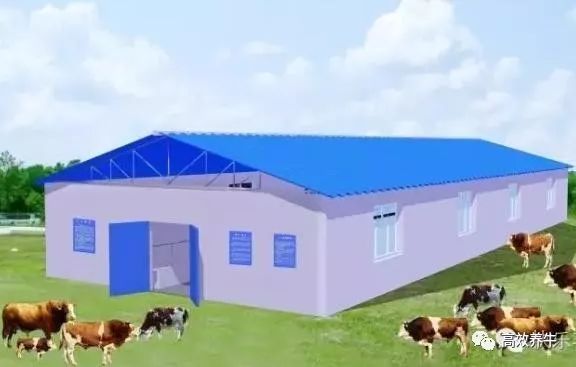

(二)封闭式牛舍单体建筑效果图

设计说明：长27米，宽10.2米（或9.4）米，单独饲养牛50头。

主要优点：保暖性能好，适合海拔较高，气温较低的地方。

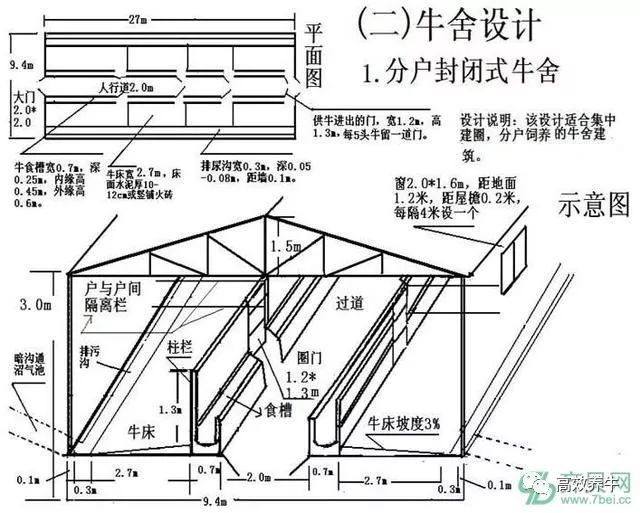

下面是 封闭式牛舍设计图纸

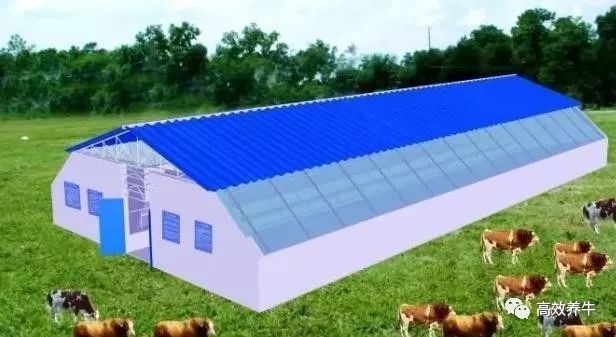

(三)暖棚式牛舍单体建筑效果图

设计说明：饲养牛100头，双栋设计，单栋长27米，宽11米。

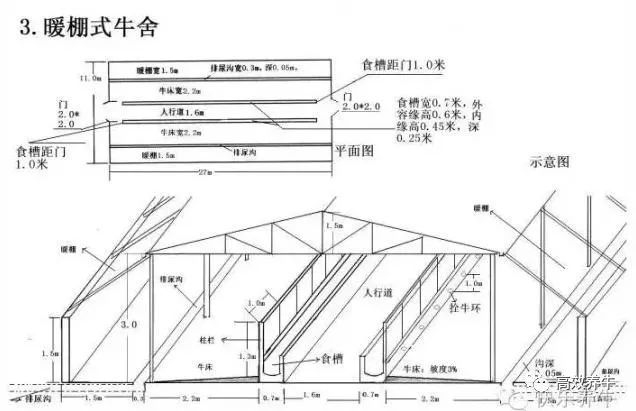

下面是暖棚式牛舍平面设计图纸

牛舍牛棚内部设计图

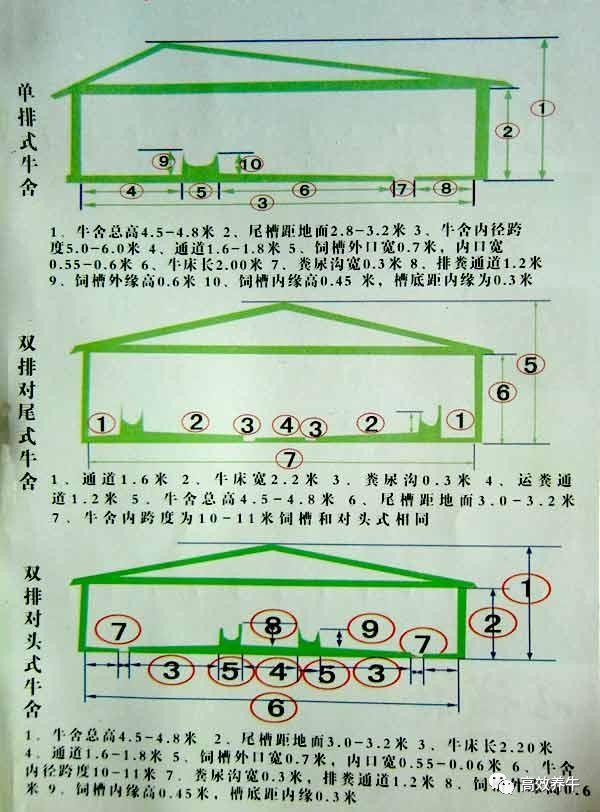

牛舍内部按照分类可分为：

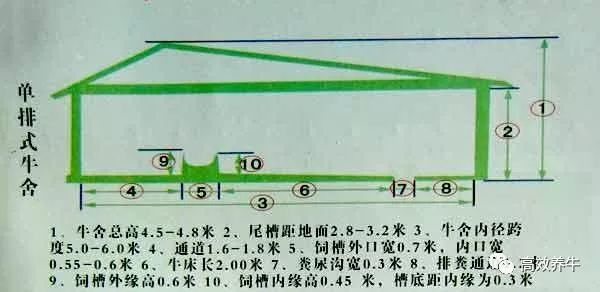

一、单排式牛舍（养牛场单排式牛舍设计图）

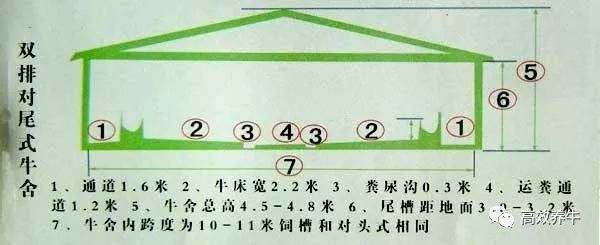

二、双排对尾式牛舍 （养牛场对尾式双排牛舍设计图）

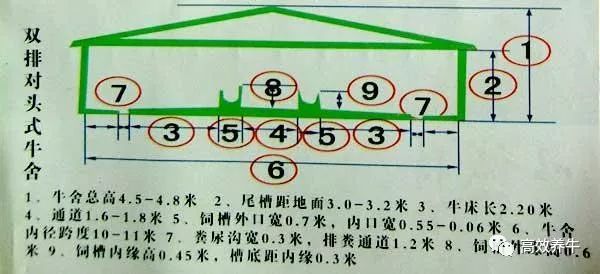

三、双排对头式牛舍 （养牛场对头式双排牛舍设计图）

这篇文章是肉牛养殖场平面设计图纸大全。希望对正在规划设计自己养牛场的朋友有所帮助。
