一、施工品质要求

见附表A

二、编制根据

《工程检测规范》GB50026-2007

三、安装工程工艺

组件托架安装

█混凝土外墙组件托架

一）施工打算

a、施工范围

按照设计图纸确定施工范围，项目总监及施工人员到现场进行施工范围确认。

b、技术打算

①项目部技术负责人会同设计部委核实施工图纸，并对施工作业人员进行安装施工技术交底。项目部要熟悉、会审图纸，充分了解设计文件和施工图纸的主要设计意图，明晰安装工程所选用的设备和材料，明晰图纸所提出的施工要求，从而及早采取举措，确保施工顺利进行。

②施工项目部应熟悉与安装工程有关的其他技术资料，如施工协议，施工及初验规范、技术规范、质量检测评定等强制性文件条文。

③项目总监编制施工组织设计并针对有特殊要求的分项安装工程编制专项施工方案。按照光伏安装工程设计文件和施工图纸的要求，结合施工现场的客观条件、设备器材的供应和施工人员数目等状况，安排施工进度计划和编制施工组织划，做到合理有序的进行安装施工。安装施工计划应当具体、具体、严密和有序，以便监督推行和科学管理。

c、材料及主要工具

按照公司现在水泥屋顶施工的光伏安装工程，托架结构牵涉到的主要材料有：型钢托架，连结铝材，C工字钢横梁、配套螺丝组、混凝土压块及相关附件等。

按照光伏安装工程施工特性小结托架安装主要工具如下：

①切割机。适于：型钢、槽钢、圆钢、钢管、C工字钢等现场下料切割；

②电钻。适于钢材现场开孔及机制钉配孔作业。

③电焊机。适于现场光伏托架的冲压。

④各种规格的扳手。适于各类螺丝、螺钉的安装作业。

⑤测量放线工具。按照施工队伍状况自定，适于现场检测、排尺及自检等。

d、作业条件

①在环境湿度高于0℃条件下进行电弧焊时，除遵照室温冲压的有关规定外，应调整冲压工艺参数，使点焊和热影响区平缓冷却。风力超出4级，应采取风挡举措；焊后未冷却的接头，应防止遇到冰雪。

②严禁在未有施工保护举措的高处作业。

③施工人员禁止醉酒踏入施工现场。

④施工人员步入施工现场禁止穿木屐、凉鞋、高跟鞋。

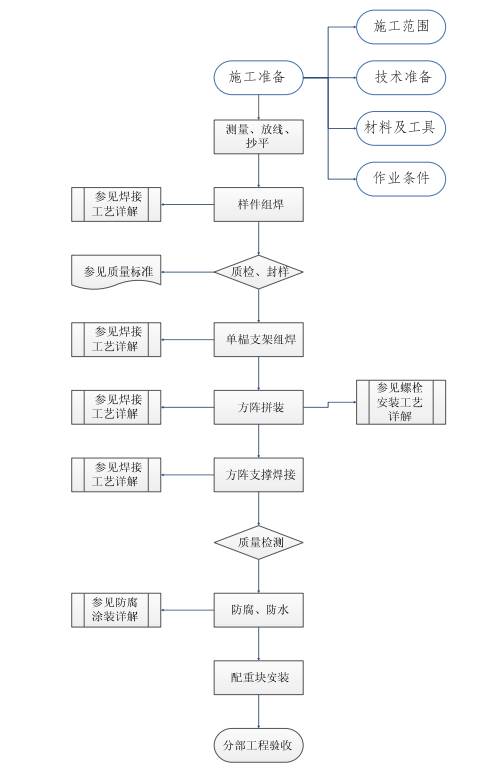

二）工艺步骤图

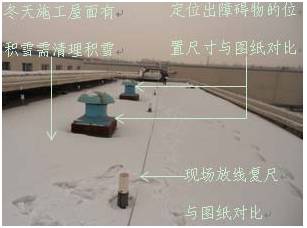

三）检测、放线

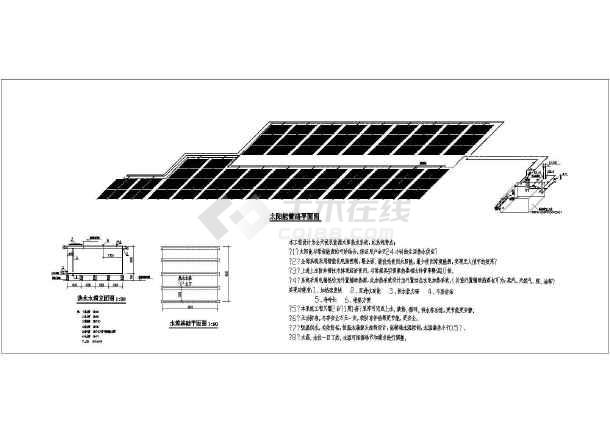

a、平面控制检测

按照施工设计图纸及设计要求将光伏组件托架平面布置规格测放在屋顶相应位置。为施工提供检测放线标识，亦可作为按图施工的标识。

按照施工图纸确认建筑物朝向及外墙障碍物的位置是否正确，若不正确，第一时间与技术部协调，确认。

b、高程控制检测

运用水准仪，选取屋顶托架平面中最低点为基准，测量屋顶施工范围内的起伏高差，做好标记，以便托架安装时调平零件的统计、制作及后续工作的施工。

四）样件组焊：

托架批量安装前要做好样件的试冲压，安装工艺及要求拜见五）托架和方阵拼装待质检及设计确认合格、封样后方可批量冲压托架。

五）托架和方阵拼装

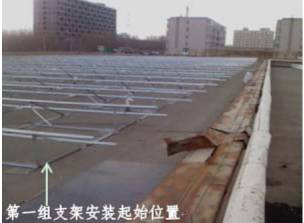

a、根据设计图纸及现场校准结果定位第一组托架安装起始位置。

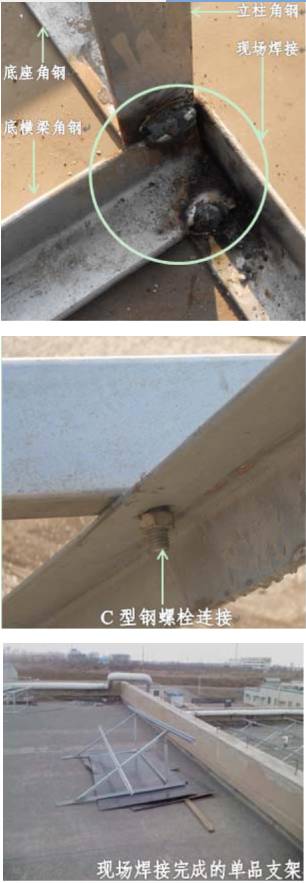

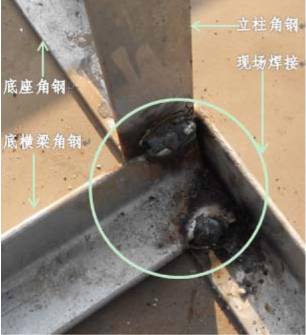

b、按施工图纸和相关技术要求，冲压底横梁和左右榀托架。

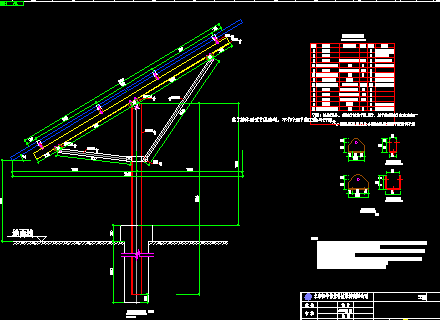

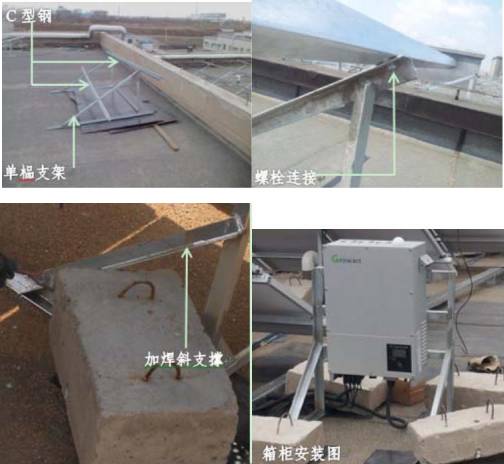

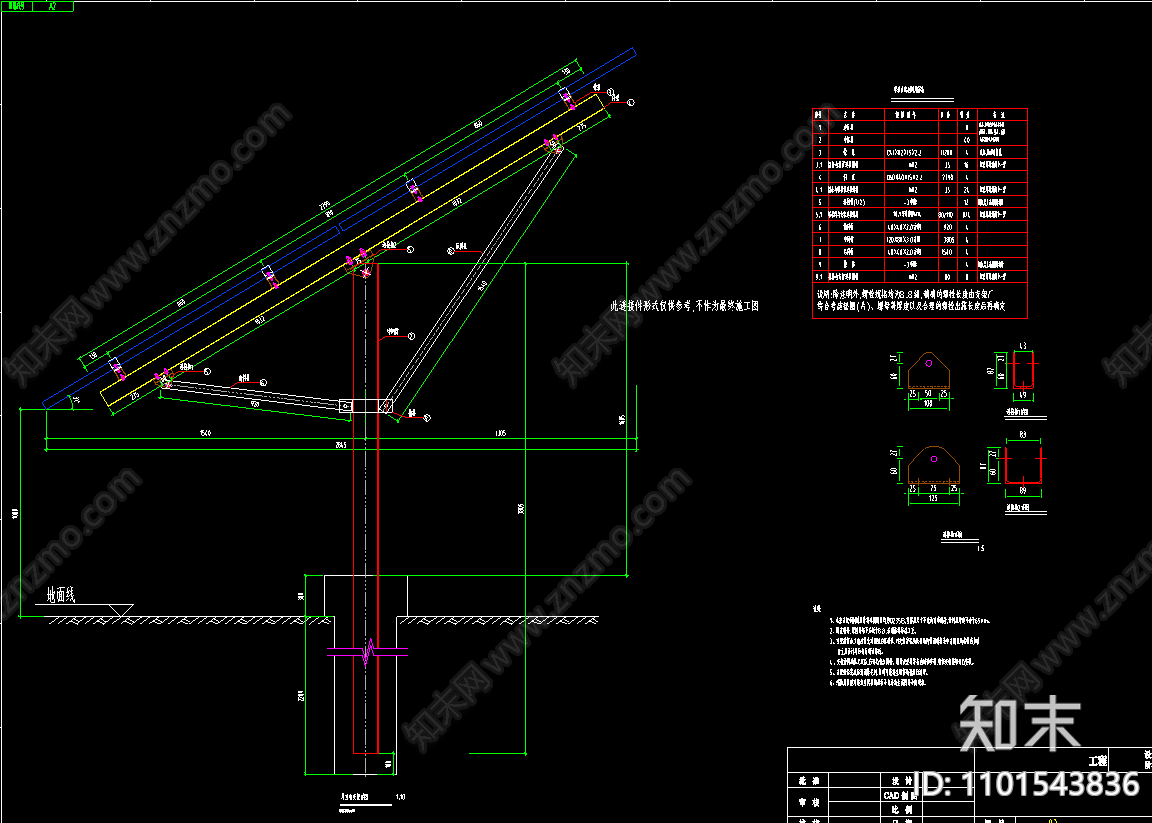

c、按照设计图纸规格确定主横梁位置，用螺丝固定主横梁，完成独立标准托架的装配作业。特殊位置托架（带斜支撑托架、带箱柜托架）的冲压。如图所示：

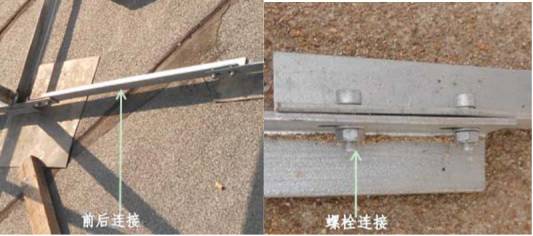

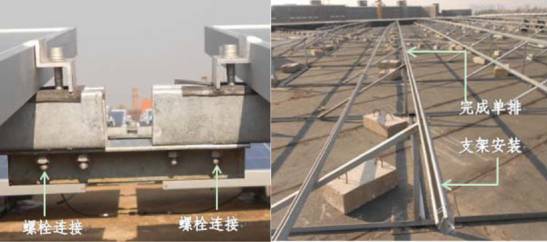

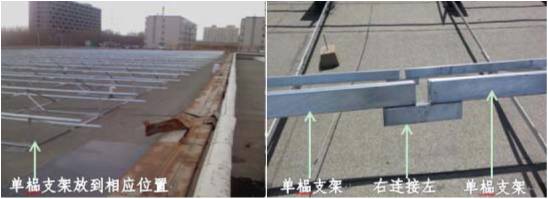

d、独立托架冲压装配完成后，首先将独立托架摆放到第一步确定的位置，垫橡胶垫圈，严禁钢结构托架与屋顶防水层直接刚性接触。再根据图纸规格依次安装托架，左右连结螺丝固定。完成单排托架安装作业。

e、在第四步的基础上，根据设计图纸确定第二排安装位置。进行第二排托架的安装作业。两排之间用钢梁螺丝连结结实。按d、e次序依次安装完成样板方阵安装作业。

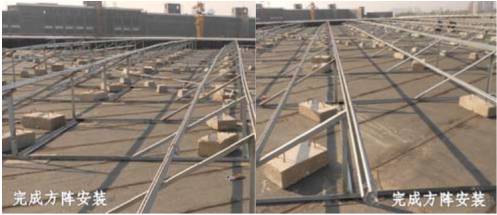

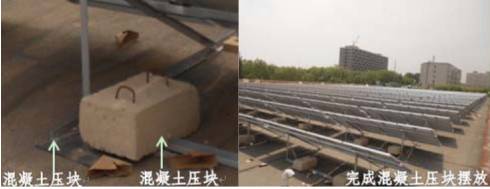

f、样板托架方阵安装完毕后放置配重水泥压块，配重压块根据设计图纸位置及方法放置。如图所示：

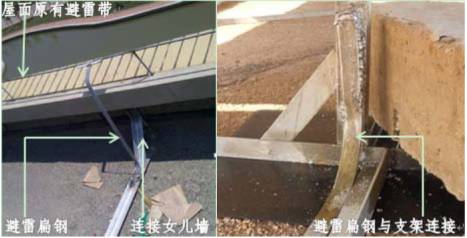

g、按照设计图纸进行外墙组件托架的整体安全固定及组件防雷连结。

以上方法完成以后，对屋顶防水破坏处进行修复施工，托架冲压及托架钢梁切割处进行防腐处理。完成托架样板方阵全部安装作业。

样板方阵合格后，根据上述方法依次完成单体建筑屋顶托架工程。

六）品质控制点

托架装配宽度

托架冲压品质

方阵安装位置

螺丝连结品质

与屋顶柔性接触安装品质

防水、防腐处理

█彩钢屋顶骨架安装

一）施工打算

a、施工范围

按照设计图纸确定施工范围，项目总监及施工人员到现场进行施工范围确认。

b、技术打算

①项目部技术负责人会同设计部委核实施工图纸，并对施工作业人员进行安装施工技术交底。项目部要熟悉、会审图纸，充分了解设计文件和施工图纸的主要设计意图，明晰安装工程所选用的设备和材料，明晰图纸所提出的施工要求，从而及早采取举措，确保施工顺利进行。

②施工项目部应熟悉与安装工程有关的其他技术资料，如施工协议，施工及初验规范、技术规范、质量检测评定等强制性文件条文。

③项目总监编制施工组织设计并针对有特殊要求的分项安装工程编制专项施工方案。按照光伏安装工程设计文件和施工图纸的要求，结合施工现场的客观条件、设备器材的供应和施工人员数目等状况，安排施工进度计划和编制施工组织计划，做到合理有序的进行安装施工。安装施工计划应当具体、具体、严密和有序，以便监督推行和科学管理。

c、材料及主要工具

按照公司现在轻钢房子面光伏安装工程，屋顶组件龙骨结构牵涉到的主要材料有：C工字钢、彩钢卡具、螺栓组。

主要工具备：

①电钻：现场开孔、扩孔；

②各种规格的扳手：拧各类螺丝

d、作业条件

①严禁在未有施工保护举措的高处作业。

②工人员禁止醉酒踏入施工现场。

③施工人员步入施工现场禁止穿木屐、凉鞋、高跟鞋。

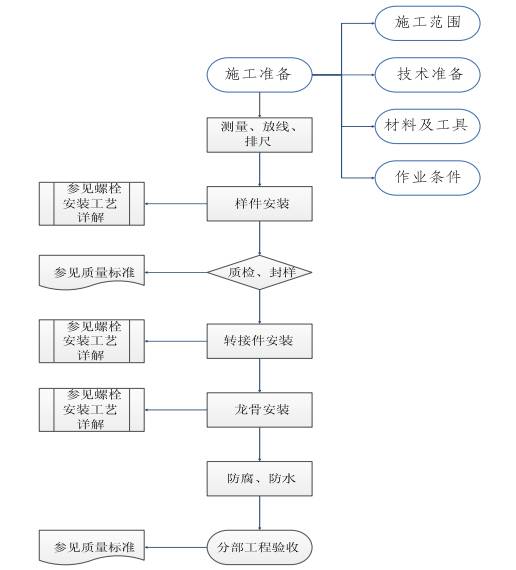

二）工艺步骤图

三）轻钢房子面龙骨安装详细方法：

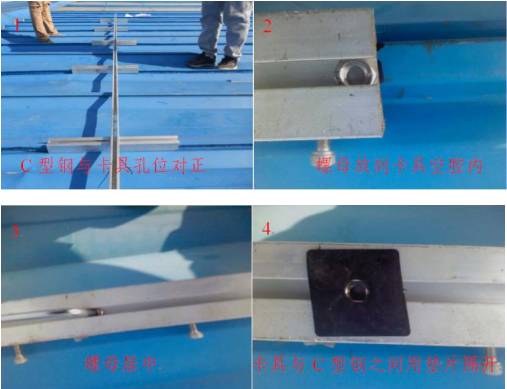

a、准备工作，把螺丝垂直拧到卡具上备用。

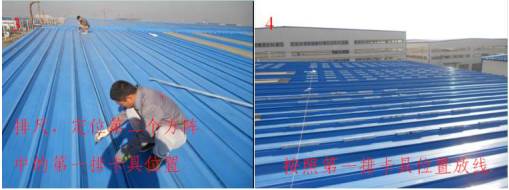

b、测量放线、排尺，按照设计图纸中彩厚板包边和采光带的位置关系以及龙骨卡具的位置规格定位第一个方阵中第一排的卡具位置和第二个方阵中第一排卡具的位置。依次排尺，确定外墙各排方阵龙骨卡具安装位置。

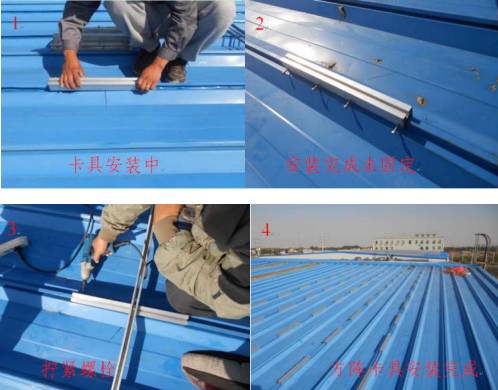

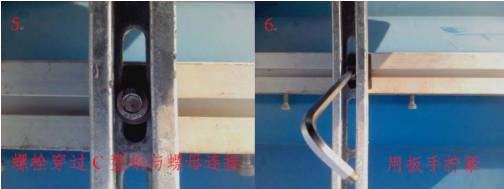

c、安装固定卡具

d、按照设计图纸安装组件龙骨。

e、按照以上方法操作，完成龙骨方阵的安装。

注:屋顶龙骨安装施工中根据设计要求做好样件及样板方阵的安装。报关。待质检及设计确认合格后方可批量安装安装。

四）防水修复

①对破坏原有轻钢屋顶，机制钉连结处进行防水修复处理。

②对施工中引起原有外墙防水层失效部位进行防水修复。

五）品质控制点

屋顶施工安全保护举措

龙骨卡具安装品质

龙骨安装品质

屋顶防水修复品质

组件安装

一）施工打算

a、施工范围

按照设计图纸确定施工范围，项目总监及施工人员到现场进行施工范围确认。

b、技术打算

①组件托架工程初验合格，组件外型及部件完好无损并很据组件的实际电流、电流参数进行分类。

②项目部技术负责人会同设计部委核实施工图纸，并对施工作业人员进行安装施工技术交底。项目部要熟悉、会审图纸，充分了解设计文件和施工图纸的主要设计意图，明晰安装工程所选用的设备和材料，明晰图纸所提出的施工要求，从而及早采取举措，确保施工顺利进行。

③施工项目部应熟悉与安装工程有关的其他技术资料，如施工协议，施工及初验规范、技术规范、质量检测评定等强制性文件条文。

④项目总监编制施工组织设计并针对有特殊要求的分项安装工程编制专项施工方案。按照光伏安装工程设计文件和施工图纸的要求，结合施工现场的客观条件、设备器材的供应和施工人员数目等状况，安排施工进度计划和编制施工组织计划，做到合理有序的进行安装施工。安装施工计划应当具体、具体、严密和有序，以便监督推行和科学管理。

c、材料及主要工具

按照公司现在光伏安装工程，组件安装时主要材料有：砷化镓组件，螺丝组，铝铝材压块，等电位连结材料等

主要工具备：相应尺寸扳手、电气功耗检测设备（万用表等）

d、作业条件

①现场风力达到四级或四级以上时，严禁组件安装作业。

②严禁在未有施工保护举措的高处作业。

③施工人员禁止醉酒踏入施工现场。

④施工人员步入施工现场禁止穿木屐、凉鞋、高跟鞋。

⑤严禁在雾中进行组件的连线作业。

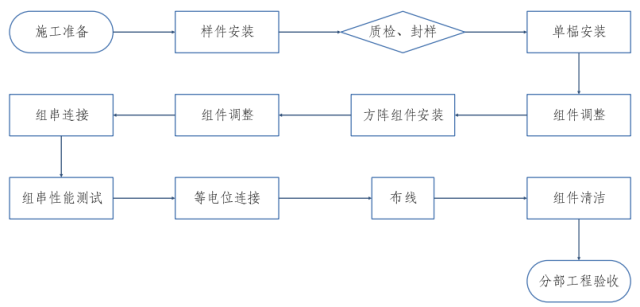

二）工艺步骤图

█混凝土外墙组件安装

按照设计图纸的规格和技术要求，安装光伏组件。

a、根据图纸规格，首先定位好第一行第一个托架上的组件位置，并按照施工图纸进行组件的安装固定。

b、按照次序安装固定托架上的4片组件。调整组件高度、角度及宽度，旋紧螺帽，完成组件固定。依次重复操作，完成整个方阵的组件安装。如图：

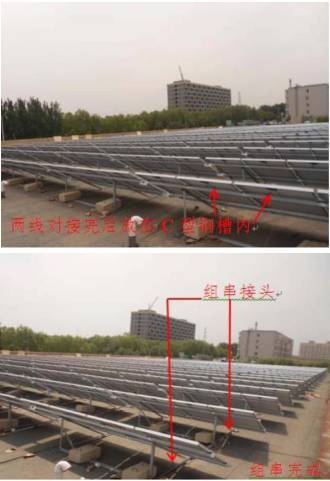

c、组串联接。按照机电施工图纸，进行组件的机电连结。

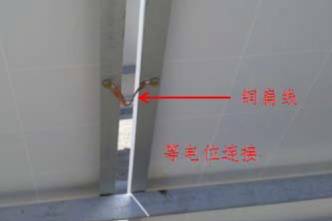

组件安装完成后，还要做避雷处理，所以组件与组件之间还要等电位连结，如图：

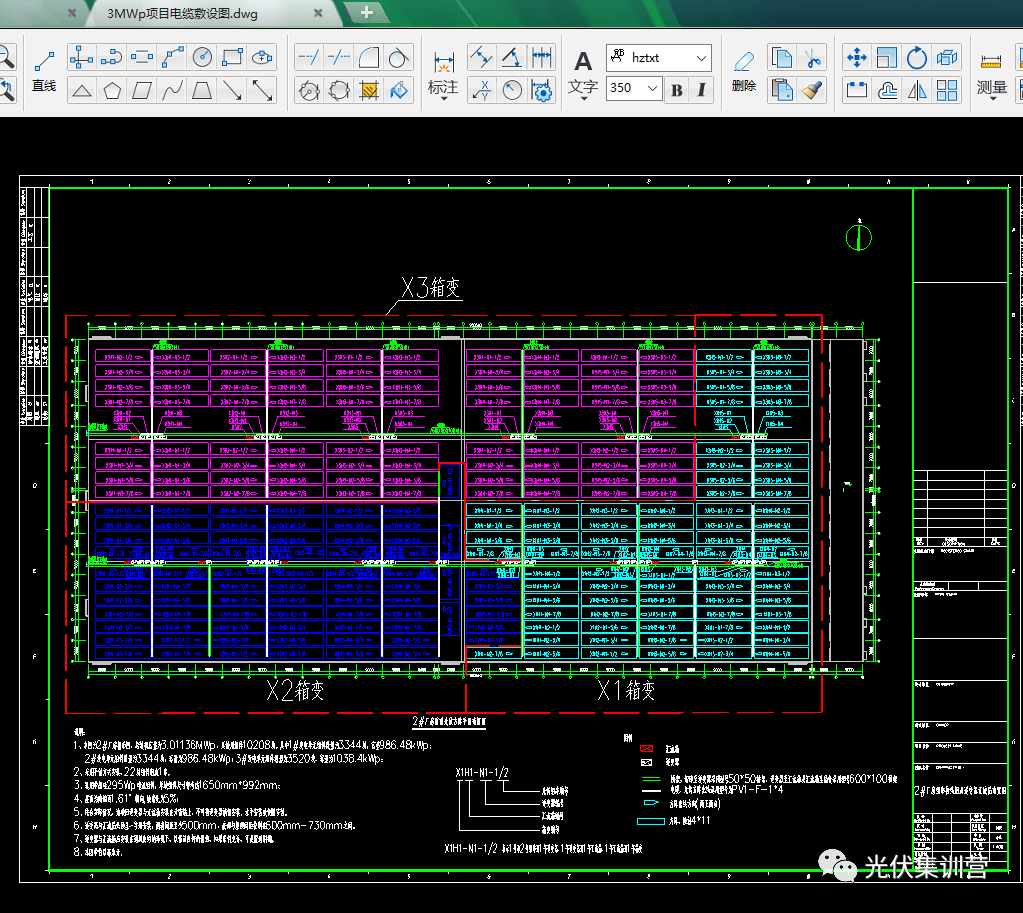

第四步、按照设计接线图纸，组串并同时检测电瓶板串开路电流是否正确，连结无误后在进行下一组串的接线，如图：

根据以上方法操作，完成水泥屋顶组件安装。

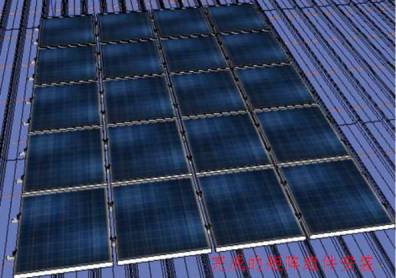

█混凝土外墙组件安装

安装过程中应当轻拿轻放以免破坏组件，详细安装方法如下：

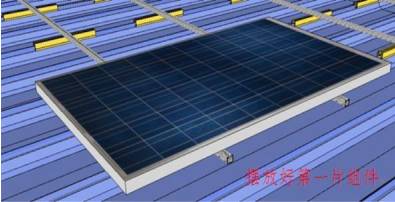

第一步、根据图纸规格和技术要求，确定好第一个方阵中的第一块组件的位置，放置好组件，如图：

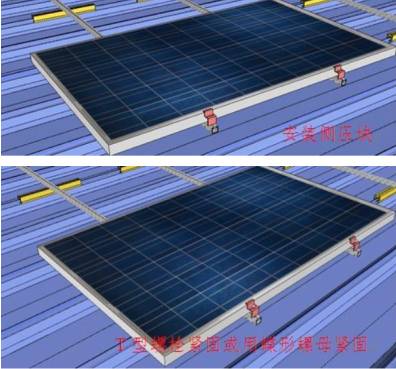

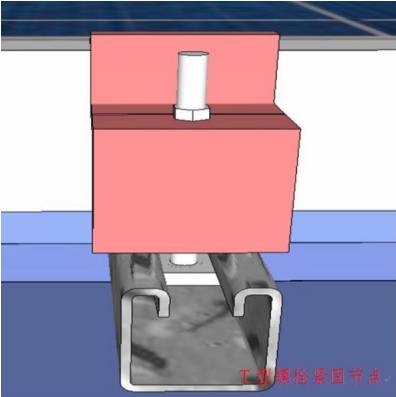

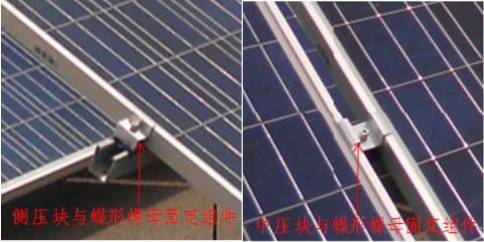

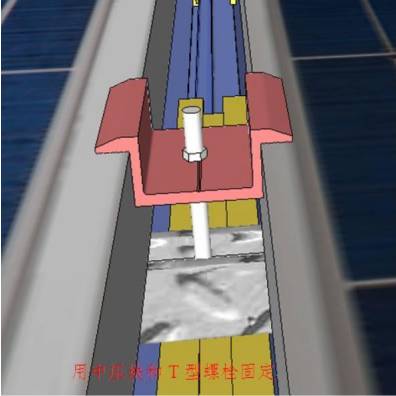

第二步、用侧压块和T型螺母固定，如图：

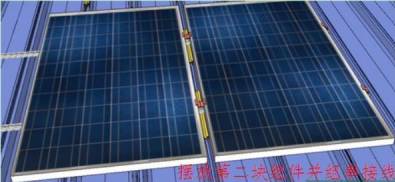

第三步、如图摆放第二块组件，同时根据接线图纸将两组件组串接线，然后两组件夹紧中压块，用螺丝旋紧：

第四步、按照设计图纸接线次序安装组件，重复以上方法，完成组串和组件的安装。每串电瓶板连结完毕后，应检测电瓶板串开路电流是否正确，连结无误后在进行下一组串的安装和接线，重复以上工作彩钢房安装公司，完成组件的安装。

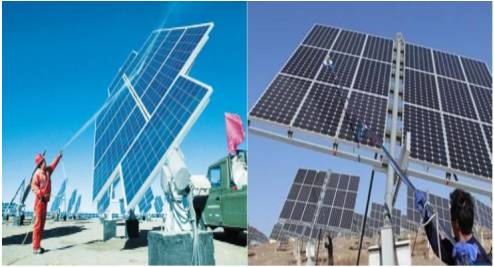

█组件清洁

光伏电厂完工，人力所能控制的不仅防止机电设备的故障带给的损失外，主要途径就是对组件表面进行擦洗，这一点在有污染和风沙的地方尤为显著。因而在条件容许的状况下，对光伏电厂的组件定期进行擦洗是必要和有效的。

1）擦洗时间的选择

光伏电厂的光伏组件擦洗工作应选择在晚上、傍晚、夜间或寒潮天进行。这主要是避免人为阴影带给光伏阵列发生热斑效应导致电量的损失并且组件的毁坏。早晚进行擦洗作业须在阳光暗弱的时间段内进行。

2）擦洗周期和区域的规划

因为小型光伏电厂占地巨大，组件数目庞大，而每次适合进行擦洗作业的时间又较短，所以光伏电厂的擦洗工作应规划擦洗周期并按照电厂的详细状况界定区域进行，那样可以充分利用人力资源，用较少的人力完成擦洗工作。假如大型电厂也可以按照还要随时进行擦洗。考虑到不同光伏电站串并联方式不同，会影响整个组件的发电量，所以组件擦洗工作中区域的界定应根据光伏电厂的机电结构进行，应确保每天擦洗工作才能覆盖若干个汇流箱或逆变器连结所有组件。

3）擦洗的常规方法

常规擦洗工作建议通过一掸、二刮、三洗3个过程完成。一掸，用干净的掸子或湿布等将组件表面的粘附物如烘干锈斑，叶子等掸去。二刮，假如组件上有密切粘附其上的硬性异物如泥土、鸟粪、植物树叶等质点，则须要使用中等的刮板或纱球进行清除。此刻应留意不能使用高硬度的器物进行刮擦，以避免对组件的玻璃表面产生破坏。也不要轻易刮擦没有粘附硬性异物的区域，做到消除异物即可。

三洗，假如组件表面有染色物质如树胶的残留物等，或电厂所在地区内空气温度巨大尘土未能掸去，则须要通过擦洗来消除。将清水喷到有污染的区域后，用百洁布或湿布擦洗即可消除大部份粘着类的肮脏物。如遇见干性物质，可使用调有洗洁精或香皂水的混和物碱液擦洗清除。假如还无法除去，可以使用少量乙醇、汽油等非酸性的有机丙酮进行擦洗，于是用富含洗洁精的混和碱液驱除残留二氯甲烷。

擦洗安全事项

1）防漏钳工作

由于光伏电厂有大量而复杂的机电器件及组合，经过串并联后的组件阵列常常带有几百伏电流。虽然组件擦洗时间安排在阳光暗弱的状况下，但组件，机电件等、电缆连结处都有短路隐患。因而在进行组件擦洗前，应视察监控记录中是否有电量输出异常的记载，剖析是否或许是短路造成，并需复查组件连接线和相关机电元元件有无受损、粘连、在擦洗还要用电笔对组件的铝框、支架、钢化玻璃表面进行检测，以排除短路隐患，确保人身安全。

2）防热斑

组件的擦洗避免在阳光直射状况下进行，任何阴影就会造成整串组件的发电效率增加，并会导致被遮挡部位的热斑效应，造成局部电阻减小，气温迅速提升，并最终致使组件局部的损毁或加快老化。

3）人员撞毁伤

光伏组件多是铝合金边框，会产生许多坚固的尖角。因而进行组件擦洗的人员应穿着相应防护服饰并配戴安全帽以防止引起人员的追尾伤。应严禁在内衣上或工具上出现钩子、带子、线头等容易引发牵挂的部件。

机电设备安装

施工打算

①会同设计部委核实施工图纸，进行安装施工技术交底。熟悉、会审图纸，充分了解设计文件和施工图纸的主要设计意图，明晰安装工程所选用的设备和材料，明晰图纸所提出的施工要求，从而及早采取举措，确保施工过程中不破坏原建筑物的结构硬度、屋面防水及外形。

②熟悉和安装工程有关的其他技术资料，如施工及初验规范、技术规范、质量检测评定标准。

③编制施工方案。按照光伏安装工程设计文件和施工图纸的要求，结合施工现场的客观条件、设备器材的供应和施工人员数目等状况，安排施工进度计划和编制施工组织计划，做到合理有序的进行安装施工。安装施工计划应当具体、具体、严密和有序，以便监督推行和科学管理。

材料及主要工具

按照公司现在施工的光伏安装工程彩钢房安装公司，机电设备安装牵涉到的主要材料有：型钢、自攻自钻钉、膨胀螺丝、螺栓组、混凝土压块、铝铝材。

按照光伏安装工程施工所用材料小结主要工具如下：①砂轮切割机，使用于：型钢、槽钢、圆钢、钢管、C工字钢等；②电钻：钢材现场开孔③水钻、电锤：外墙钻孔；④电焊机、焊条：冲压钢材；⑤各种规格的扳手：拧各类螺母。

作业条件

①在环境湿度高于0℃条件下进行电弧焊时，除遵照室温冲压的有关规定外，应调整冲压工艺参数，使点焊和热影响区平缓冷却。风力超出4级，应采取风挡举措；焊后未冷却的接头，应防止遇到冰雪。

②施工人员禁止在早晨、中午等工作时间喝酒，禁止醉酒踏入施工现场。

③施工人员步入施工现场禁止穿木屐、凉鞋、高跟鞋。

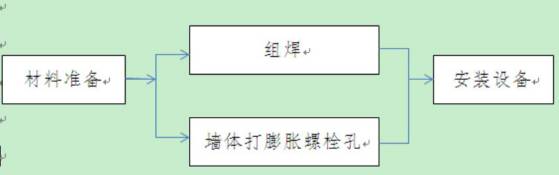

工艺步骤

骨架冲压及设备安装

机电设备安装有多种方式，以下介绍几种光伏安装工程常用的安装方式：

①支架型

a、根据水泥屋顶设计图纸和技术要求，在组件托架上直接冲压角

钢托架，并安装设备。

b、根据水泥屋顶设计图纸和技术要求，单独冲压一个托架，用螺

栓将设备与托架固定在一起，托架两端压上水泥压块，如图：

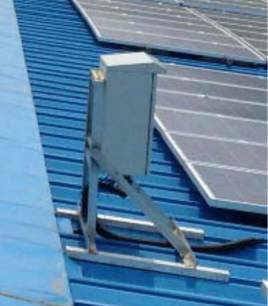

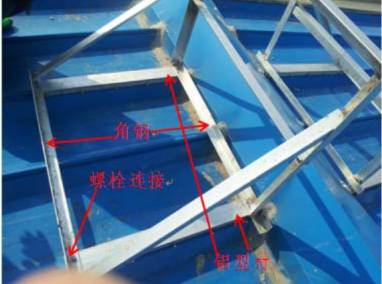

c、根据轻钢房设计图纸和技术要求，单独冲压一个托架，型钢与型钢之间连结全部为冲压，铝铝材与型钢用螺丝连结，再用螺丝将设备与托架固定在一起，如图：

安装设备，如图：

②挂墙式

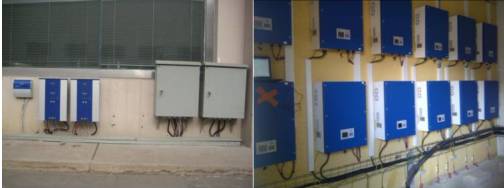

无论是家中还是屋外，箱体安装在墙壁，都须要用到膨胀螺丝固定，按照箱体的外型而定，是否还要型钢，安装完成如图所示：

③落地式

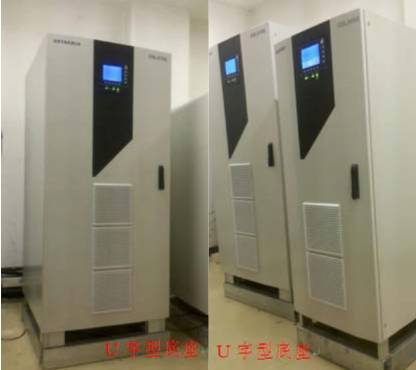

机电设备放置于家中，按照设计图纸和技术要求，用方形钢焊成U字行，如图：

防腐、防水

机电设备安装托架的熔焊、现场钢材打孔等机加表面进行防腐处理；挂墙式安装，还要外墙钻孔处还要做防水处理。

线缆铺设

施工打算

a、施工范围

按照设计图纸确定的走线范围，项目总监或则施工人员到现场进行走线范围确认。

b、技术打算

①会同设计部委核实施工图纸，进行走线施工技术交底。熟悉、会审图纸，充分了解设计文件和施工图纸的主要设计意图，明晰安装工程所选用的设备和材料，明晰图纸所提出的施工要求，从而及早采取举措，确保施工过程中不破坏原建筑物的结构硬度、屋面防水及内饰。

②熟悉和安装工程有关的其他技术资料，如施工及初验规范、技术规范、质量检测评定标准。

③编制线缆走线方案。按照光伏安装工程设计文件和施工图纸的要求，结合施工现场的客观条件、设备器材的供应和施工人员数目等状况，安排施工进度计划和编制施工组织计划，做到合理有序的进行安装施工。安装施工计划应当具体、具体、严密和有序，以便监督推行和科学管理。

④电缆铺设方法应视安装工程条件、环境特征、电缆类别、数量等诱因，且按满足运行靠谱、便于维护的要求和技术经济合理的原则来选择。

桥架铺设

工艺步骤

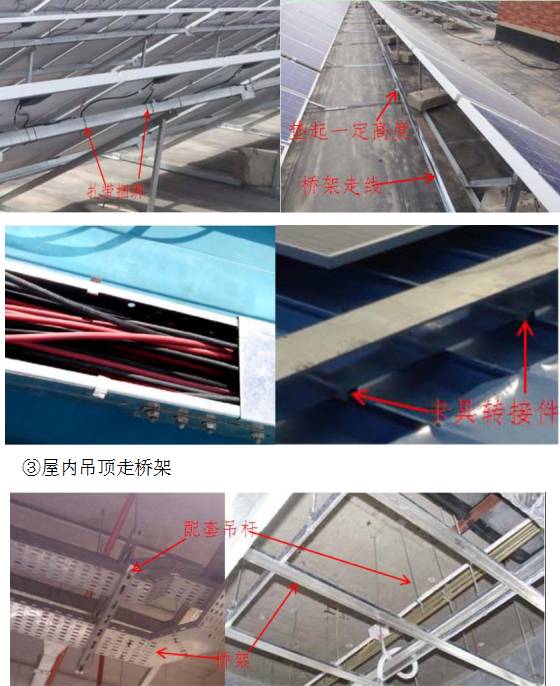

按照公司现在施工的光伏安装工程，水泥屋顶和轻钢屋顶走线形式有两种：①用扎带捆绑在托架上或则沿C工字钢槽走线；②屋面走桥架。如图所示：

走水沟线缆铺设

按照设计图纸和技术要求，走厂区原有线缆沟，安装方式如图：

施工打算

a、材料及主要工具

主要材料有：型钢、膨胀螺丝、内六角形螺母

主要工具备：改锥，扳手

b、作业条件

①土建外墙结构已弹出施工水平线,外墙抹面及面层已开工。

②电缆桥架及穿墙体的预留石台已处理好,安装防火层板的埋件已整

理好。

③安装线缆桥架所须要的托架等附件已加工好。

工艺步骤

桥架安装施工方法

第一步、根据设计图纸，确定桥架施工位置。

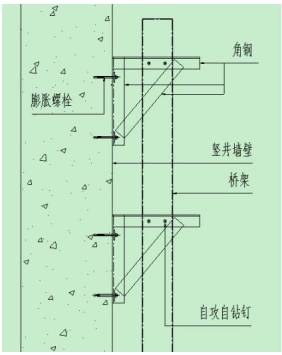

第二步、安装桥架托架，用膨胀螺丝把型钢固定在隧道壁上，在弧焊两根工字钢，并用自攻自钻钉固定桥架，如图所示;

走管线线缆铺设

线缆沿外墙壁走管铺设，用配套管件固定，如图

埋地线缆铺设

施工环境

1）埋地线缆沟按施工图控好，其深度应满足规范要求，底砂铺好，沟内无杂物。

2）线缆铺设宜选择无雨天气下进行，温度宜在0℃以上。

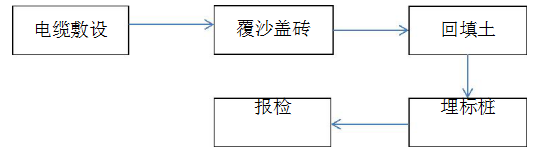

工艺步骤

操作方法

a、电缆铺设：

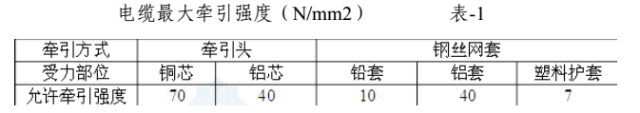

1）线缆铺设可用人力拉引或机械牵引。用机械的最大牵引硬度宜满足表-1的规定，其速率不宜少于15m/min，且应在牵引头或钢丝网套与牵引钢索之间装设防捻器。

2）线缆铺设时，线缆应从盘的下端引出，不应使线缆在地面磨擦拖拉。线缆上不得有绞合压扁、电缆绞拧、护层折裂等未清除的机械外伤。

3）线缆弯曲直径应符合规范要求，在沟内铺设应有适当的蛇形弯，线缆的两端、中间接头、穿管处、垂直位差处均应留有适当的余变。

4）线缆之间，线缆与其它管线、道路、建筑物等之间垂直和交叉时的最小净距，应满足规范的要求。

5）夏天铺设线缆，气温达不到规范要求时，应将电缆线提早控温。

6）线缆铺设应设置联络指挥系统，宜以无线电手台联络，手持扩音扬声器指挥。

b、覆砂盖砖

1）线缆铺设完毕，应请质检部委初验，作好记录、签字。

2）线缆里面与线缆下边一样，覆盖10cm岩体或软土，于是用砖或线缆盖板将电缆线盖好，覆盖厚度应少于线缆两边5cm。

c、回填土

1）埋地线缆开挖土前，应经质检部委初验合格。

2）开挖土应及时并分层奠定。

d、埋标桩

线缆在转弯、接头、交叉，进出建筑物等地段应设显著的方位标桩。线缆直线段每隔50-100处应加设宽度适当的路径标桩。标桩应结实，标识应清晰。如图所示：

线缆接头制做及接线施工

施工打算

a、施工范围

按照设计图纸和技术要求，现场所有还要连结设备的线缆（包括直流和交流）都还要做线缆接头。

b、主要工具

打算作业所需材料、工具：吹风机，油压压线钳，墙贴，线缆接头，热缩管，标签，美工刀，直尺。

c、作业条件

①作业现场清扫干净整洁，有足够灯具度和较宽阔的操作场地。

②电缆铺设并整理完毕，核实无误。

③电缆托架及电缆线终端头固定托架安装齐备。

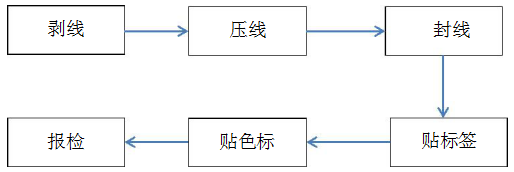

工艺步骤图

接头制做

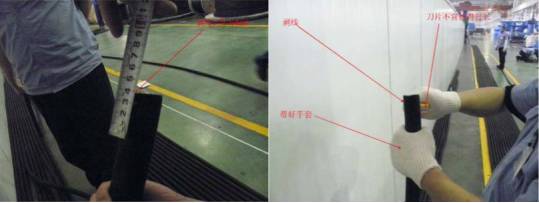

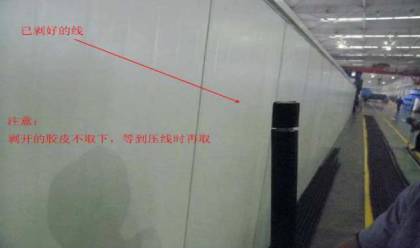

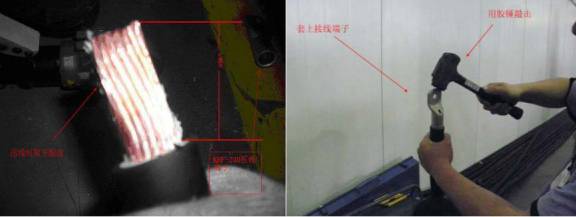

第一步、剥线：依照采用的线缆接头型号将电缆线一端用用美工刀剖开表皮。本例以采用240线缆制做接头为例，如图：

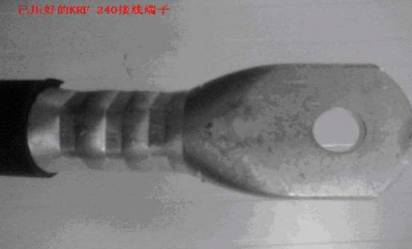

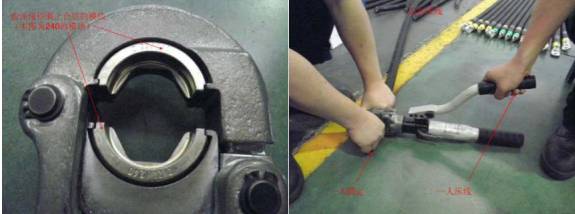

第二步、压线：用压线钳将接线端子压紧于线缆已去皮端，如图：

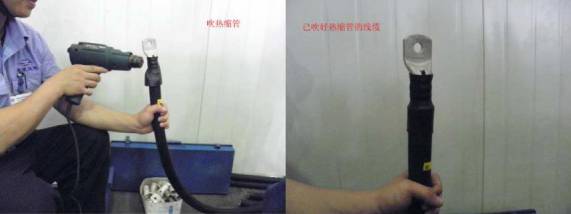

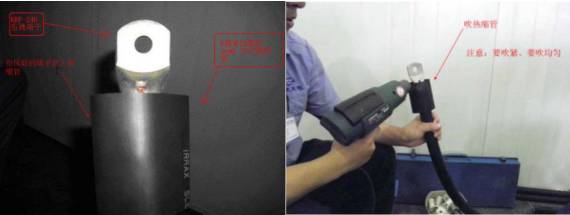

第三步、封线：用热缩管堵住接线端子与线缆的连结部份，以增强绝缘。如图：

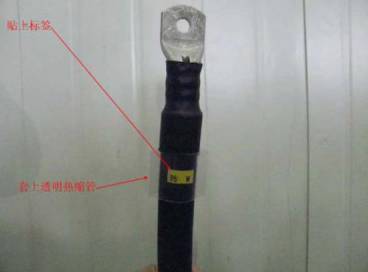

第四步、贴标签：将已复印好的标签按放线时预贴标签的标记贴于适当位置，保证接线后标签朝外，最后用透明热缩管封好。如图：

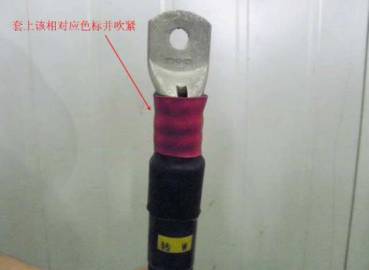

第五步、贴色标：用有色调的热缩管标记不同的相，详细对应关系为：U对黄，V对绿，W对红。如图：

第六步、报检，等候检测结果。

线缆截面积在10mmmm2及以下的单股铜芯线和单股铝芯线直接与设备端子连结，如图：

压线连结

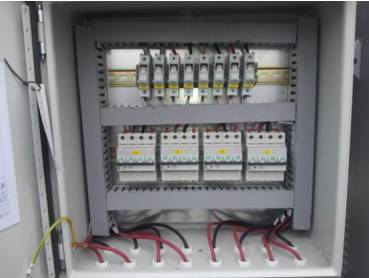

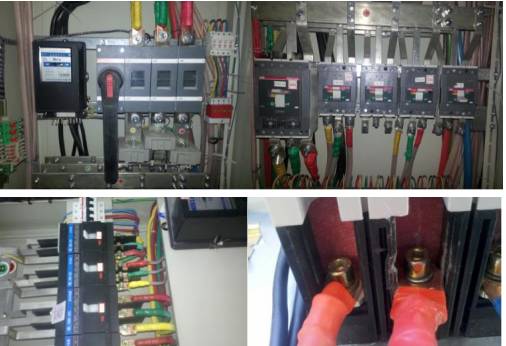

将做好的线缆接头，压于机电设备中相应的位置，用螺丝固定。如图所示：
